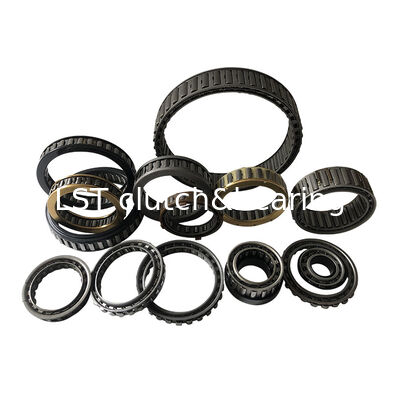

DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону

DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону
DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону

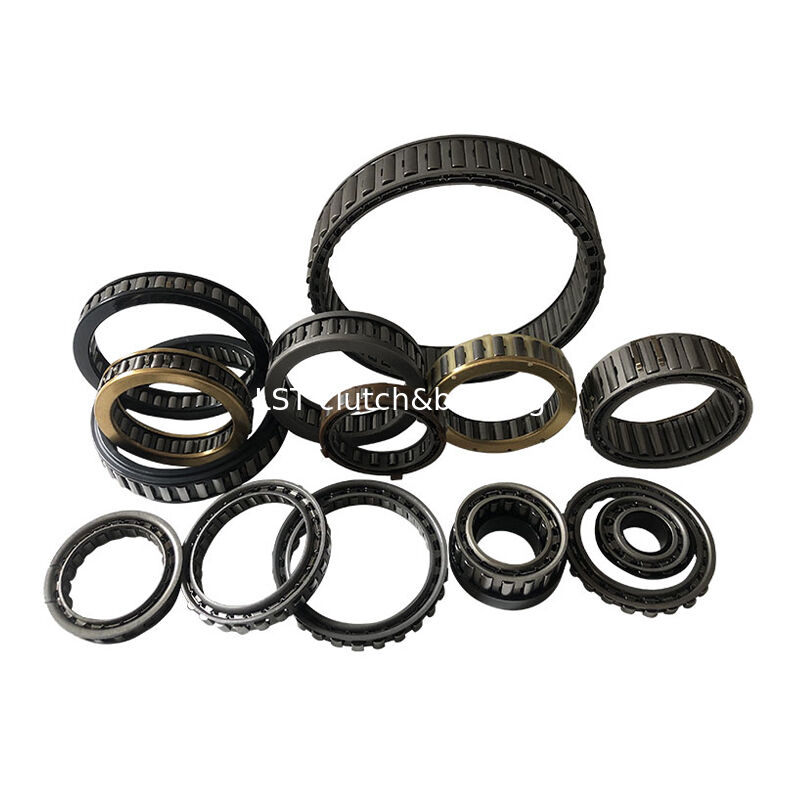

Большие изображения :  DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону

Подробная информация о продукте:
Место происхождения: Цзянсу, Китай
Фирменное наименование: LST
Сертификация: SGS
Номер модели: DC7221,B,C
Оплата и доставка Условия:
Количество мин заказа: 10 PCS
Цена: USD15.00-20.00/pcs
Упаковывая детали: Промышленная и коммерческая упаковка
Поставка способности: месяц 100000PCS/per
контакт

DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону

описание
Материал распылителя: GCr15 Модель: DC7221,B,C
Приложение: ,текстильная машина, машины для лифтов, ремень/затягиватели ремней • Конвейеры с ведрами • реверсивн ИДЕНТИФИКАТОР: 72.21 мм
ОД: 88.877 мм Высота: 13.5 мм, 21 мм,250,4 мм,26.7 мм
Мощность торкура: 1279N.M. Масса: 0.14kg/pcs
Количество шпага: 30 шт. Материал клетки: ST 12



Китайский завод подшипников, муфта постоянного тока, односторонний подшипник

Описание продукта

DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону 0



Техническая спецификация

Элемент округ Колумбия
Внешний диаметр 38,885-142,88 мм
Размер отверстия 22,225-123,881 мм
Нормальный крутящий момент 63-4785 Нм
Масса 0,03-0,4 кг
Количество шпротов 12-44
Скорость обгона (внешняя гонка) 750-4300 мин.-1
Обгонная скорость (внутренняя гонка) 1500-8600 мин.-1
Скорость точности П6
Порт Шанхай;Нинбо
Срок поставки 7-10 дней



Особенность

Тип DC представляет собойразвязкатип сепаратора свободного хода без внутреннего или наружного кольца. Он должен быть установлен в конструкции, обеспечивающей наличие дорожек, подшипниковую опору для осевых и радиальных нагрузок, смазку и уплотнение.

Версия типа DC-N допускает использование всех типов смазочных материалов, используемых в настоящее время в оборудовании для передачи мощности.



-Толерантность

Допуск на пространство для пружин не должен превышаться. Внутреннее и внешнее кольца должны иметь минимальную ширину «e» без каких-либо выемок, чтобы обеспечить правильную работу муфты свободного хода, как показано в следующем листе технических данных.



-Твердость
Твердость поверхности готовой детали должна составлять от 60 до 62 HRC на глубину не менее 0,6 мм.
Твердость сердцевины должна быть от 35 до 45 HRC. Шероховатость поверхности не должна превышать 22CLA.

Максимальный конус между дорожками: 0,007 мм для ширины 25 мм.



Различные размеры для вашей справки



серия постоянного тока





Тип Перетащите крутящий момент Размер (мм) Количество клипов
Ткн(Нью-Мексико) а с раздвинуть пространство е д б
DC2222G 50 22.225 38,885 8.33 10 50 17
DC2776 95 27,762 44.422 8.33 13,5 58 21
DC3034 99 30.34 47 8.33 13,5 62 23
ДК3175(3К) 127 31,75 48,41 8.33 13,5 63 24 3
DC3809A 220 38.092 54,752 8.33 16 71 29
ДК4127(3К) 179 41,275 57,935 8.33 13,5 75 32 3
DC4445A 290 44,45 61.11 8.33 16 79 34
ДК4972(4К) 245 49,721 66,381 8.33 13,5 86 38 4
DC5476A 420 54,765 71.425 8.33 16 92 42
ДК5476А(4К) 420 54,765 71.425 8.33 16 92 42 4
ДК5476Б(4К) 615 54,765 71.425 8.33 21 92 42 4
ДК5476К(4К) 792 54,765 71.425 8.33 25,4 92 42 4
DC5776A 483 57,76 74,42 8.33 16 98 44
DC6334B 645 63,34 80 8.33 21 104 50
ДК7221(5К) 540 72,217 88,877 8.33 13,5 115 56 5
DC7221B 1023 72,217 88,877 8.33 21 115 56
DC7221B(5C) 1023 72,217 88,877 8.33 21 115 56 5
DC7969C(5C) 1630 г. 79,698 96,358 8.33 25,4 124 61 5
DC8334C 1645 г. 83,34 100 8.33 25,4 132 65
DC8729A 1000 87,29 103,96 8.33 16 134 67
DC10323A(3C) * 1290 103.231** 119,891 8.33 16 155 80 3
DC12334C * 3840 123,34** 140 8.33 25,4 184 96
ДК12388К(11К) 3900 123,881 142,88 9,5 25,4 196 96 11



Клетки свободного хода серии BWX
для сборки с внутренним и наружным кольцом
со шрагами

Функции
Обгонные муфты с клеткой BWX представляют собой пружинные муфты свободного хода, которые устанавливаются между
и внешние кольца. Обгонные муфты BWX используются как:
Ограничители обратного хода
Обгонные муфты
Индексирование свободных колес
Номинальные крутящие моменты до 4 900 Нм.



DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону 1

Размер свободного хода Тип Номинальный крутящий момент Дж Д Б К Количество шпротов Перетащите полосы Тормозные зажимы Дизайн как на картинке. Масса
Миннесота +0,008 ±0,013 мм мм мм Количество Количество кг
Нм -0,005 мм
BWX133590A Отключение 63 22 225 38 887 10,0 44,0 12     109-2 0,03
BWX13143A Привлечение 120 27 767 44 425 13,5 51,0 14     109-2 0,06
BWX133392 Отключение 280 38 092 54 750 16,0 71,0 18     109-3 0,09
BWX1310145 Отключение 180 41 275 57 937 13,5 74,2 14   3 109-2 0,07
BWX132909A Отключение 360 44 450 61 112 16,0 78,5 20 2 3 109-2 0,10
BWX133339 Отключение 310 49 721 66 383 13,5 85,0 22 2 4 109-2 0,09
BWX1310003 Отключение 310 49 721 66 383 13,5 85,0 22   4 109-2 0,09
BWX137222 Привлечение 570 49 721 66 383 19,0 85,0 22     109-2 0,12
BWX1310445 Отключение 400 54 765 71 427 13,5 91,7 24     109-2 0,09
BWX1310172 Привлечение 540 54 765 71 427 16,0 91,7 24     109-2 0,12
BWX1310226 Отключение 520 54 765 71 427 16,0 91,7 24 2 4 109-2 0,12
BWX136709 Привлечение 770 54 765 71 427 21,0 91,7 24 3 10 109-2 0,16
BWX1310147 Отключение 1 000 54 765 71 427 25,4 91,7 24 3 8 109-2 0,20
BWX136324 Привлечение 600 57 760 74 427 19,0 95,0 26     109-3 0,14
BWX1310080 Отключение 670 72 217 88 882 13,5 115,0 30   4 109-2 0,12
BWX13168 Привлечение 1 300 72 217 88 882 21,0 115,0 30     109-3 0,20
BWX134012 Привлечение 1 300 72 217 88 882 21,0 115,0 30 4 10 109-3 0,20
BWX137322 Отключение 2 000 79,6982 96 363 25,4 124,0 34 5 12 109-2 0,28
BWX138316 Отключение 2 960 83,5972 102 596 25,4 131,6 34 5 12 109-2 0,30
BWX13261A1 Отключение 1 600 103,2312 119 893 16,0 154,0 40 6 10 109-3 0,19
BWX13236 Отключение 1 700 117,3912 136 391 16,0 175,3 30 5 6 109-3 0,25
BWX133403B Привлечение 4 900 123,8812 142 880 25,4 188,0 44   11 109-2 0,46


Отключение
Когда наружное кольцо вращается, центробежная сила заставляет пружины отрываться от внутреннего кольца.
раса. Это снижает износ при работе на свободном ходу.
Привлечение
Когда внешнее кольцо вращается, центробежная сила прижимает пружины к внутреннему кольцу.
Это повышает способность пружин немедленно входить в зацепление при приложении крутящего момента.
Перетащите полосы
Чтобы уменьшить износ во время свободного хода между кулачками и внутренней обоймой, перетащите полосы
изготовлены из износостойкого медно-бериллиевого сплава и прикреплены к внутренней сепаратору. Это приводит к увеличению трения между внутренней сепаратором и внутренней обоймой. Это противодействует активации отдельных пружин во время работы на свободном ходу, тем самым значительно снижая давление на внутреннюю обойму.
Тормозные зажимы
Некоторые размеры свободного хода доступны с тормозными зажимами, установленными на внешней клетке, чтобы предотвратить дальнейшее
автоматическое вращение механизма свободного хода клетки при быстром ускорении и замедлении
Тип DC BWC BWX представляет собой сепаратор обгонной муфты пружинного типа без внутренних и наружных колец. Он должен быть установлен в конструкции, обеспечивающей наличие дорожек, подшипниковую опору для осевых и радиальных нагрузок, смазку и уплотнение.

Муфты свободного хода BW BWC X серии



Тип Внутренний диаметр вала Внешний диаметр вала Максимальная ширина Номинальный крутящий момент
Ди Спрэг Пространство Де Спрэг Пространство Б НМ (кгс.м)
х-135006 54,572 +0,008-0,005 71.211 ±0,013 20,5 799 (81,5)
BW-13231
54,765
-
71.427
-		 13,5 402 (41,0)
BW-13214 15,9 363 (37,0)
BW-13167 15,9 569 (58,0)
BW-13209
57.760
-
74.427
-		 13,5 554 (56,5)
БВК-13239B 15,9 711 (72,5)
BW-13238 21,0 1050 (107)
X-133401 59,538 - 76.200 - 25,4 1350 (138)
X-135402C 68.600 - 85.262 - 11,7 (56,5)
BW-13243
72,217
-
88,882
-		 13,5 637 (65,0)
КБО-13168 21,0 1510 (154)
КБО-13229 21,6 1325 (135)
BW-13255 26,7 1920 (196)
X-133614C 83,596 ±0,013 102,555 - 25,4 3040 (310)
X-133402 85,776 - 104,775 - 25,4 3090 (315)
КБО-13251
103.231
-
119,944
-		 15,4 789 (80,5)
КБО-13261 15,4 1580 (161)
X-135705 137.000 - 156.000 - 21,0 (480)
КБО-13236 117,391 - 136,390 - 15,9 (204)
X-133639 103.231 - 122.230 - 25,4 4410 (450)
X-133403 123,881 - 142,880 - 25,4 5740 (585)
Размер деталей:
Номер детали Размеры (мм)
Ди де Б мин
X-133818T 20.345 37.008 10.00
X-134939 22.225 38,887 10.00
X-135052 31,881 48,548 13.50
X-135014 37,317 53.980 12.00
X-133399 37,317 53.980 15.90
X-135005 38,568 55.207 20.50
X-133400 40,485 57.150 22.30
X-1350567 41,275 57,937 17.40
X-135041 44.450 61.112 13.50
X-135349 47,325 63,987 13.50
X-135036 47.408 64.075 22.30
X-134398 49,720 66,383 19.10
X-135006 54,572 71.211 20.50
X-133401 59,538 76.200 25.40
X-133614C 83,596 102,555 25.40
X-133402 85,776 104,775 25.40
X-133639 103.231 122.230 25.40
X-133403 123,881 142,880 25.40
X-134935B 27,762 44.425 13.50
X-133399M 37,317 53.980 15.90
Х-133400М 40,485 57.150 22.30
X-133401M 59,538 76.200 25.40
X-134908C 72,217 88,882 21.00
X-134944 72,217 88,882 21.00
X-134943 72,217 88,882 26.70
X-133614M 83,596 102,555 25.40
X-137032 83,596 102,555 25.40
X-133402M 85,776 104,775 25.40
X-134951 103.231 122.230 25.40
X-133639M 103.231 122.230 25.40
X-134954 121,530 140,530 30.00
X-133403M 123,881 142,880 25.40



Дополнительная информация о продукте

DC7221 сцепление сцепления BWC/BWX/X серии Сцепление сцепления с свободным колесом в одну сторону 2
